开发用图

专业版的Arduino Mini Pro是一个微控制器电路板 。它有14个数字输入/输出引脚（其中6个可作为PWM输出），8个模拟输入，一个16MHz的谐振器，一个复位按钮，安装孔引脚头。

技术参数：

1. 14个数字输入/输出端口RX，TX，D2~D13，
2. 8个模拟输入端口A0~A7
3. 1对TTL电平串口收发端口RX/TX
4．6个PWM端口，D3, D5, D6, D9, D10, D11
5．采用Atmel Atmega328P-AU单片机
6. 支持串口下载
7．支持外接3.3V~12V直流电源供电
8．支持9V电池供电
9. 时钟频率16MHz
10.尺寸：33.3*18.0（mm）

arduino pro mini管脚图：

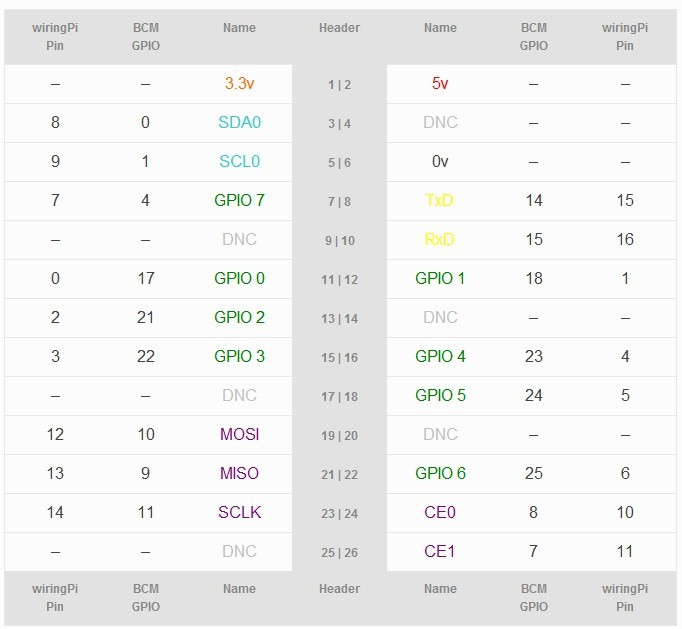

树莓派管脚图：

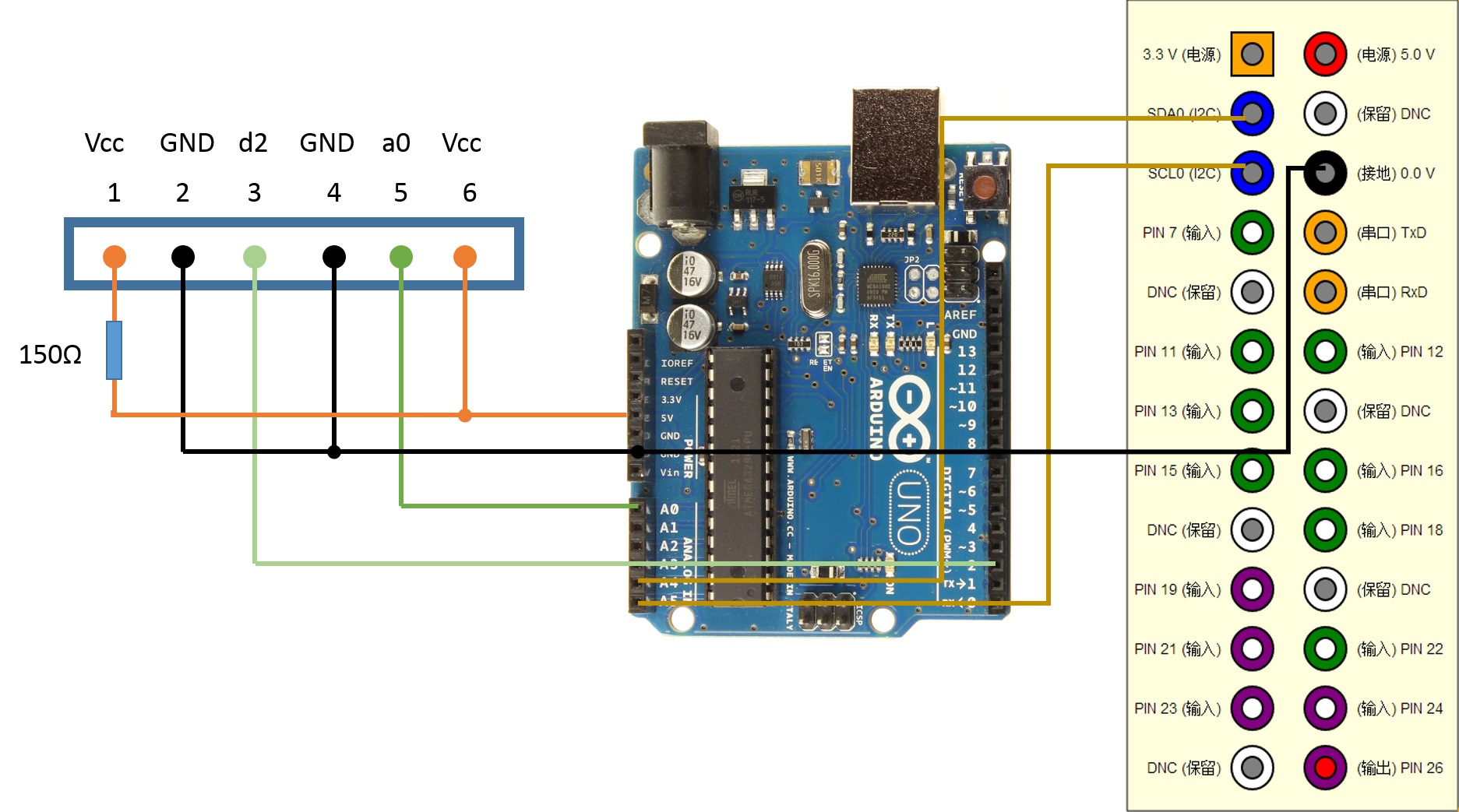

空气检测连线图：
