环境监控系统

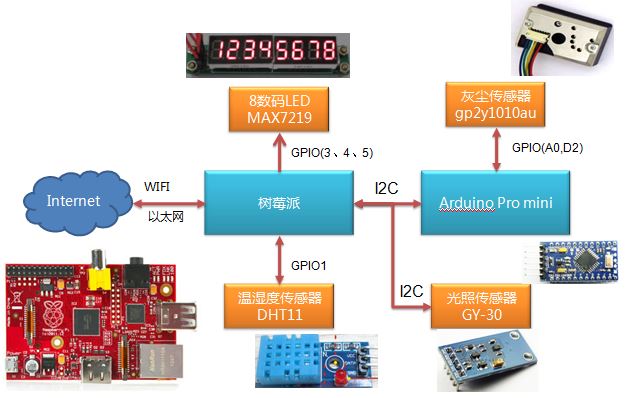

系统组网图如下：

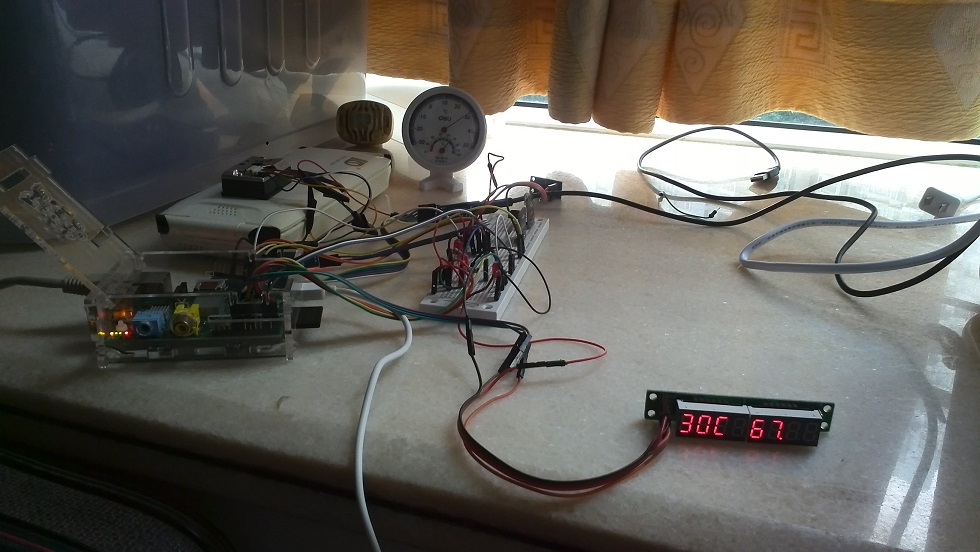

实物图：

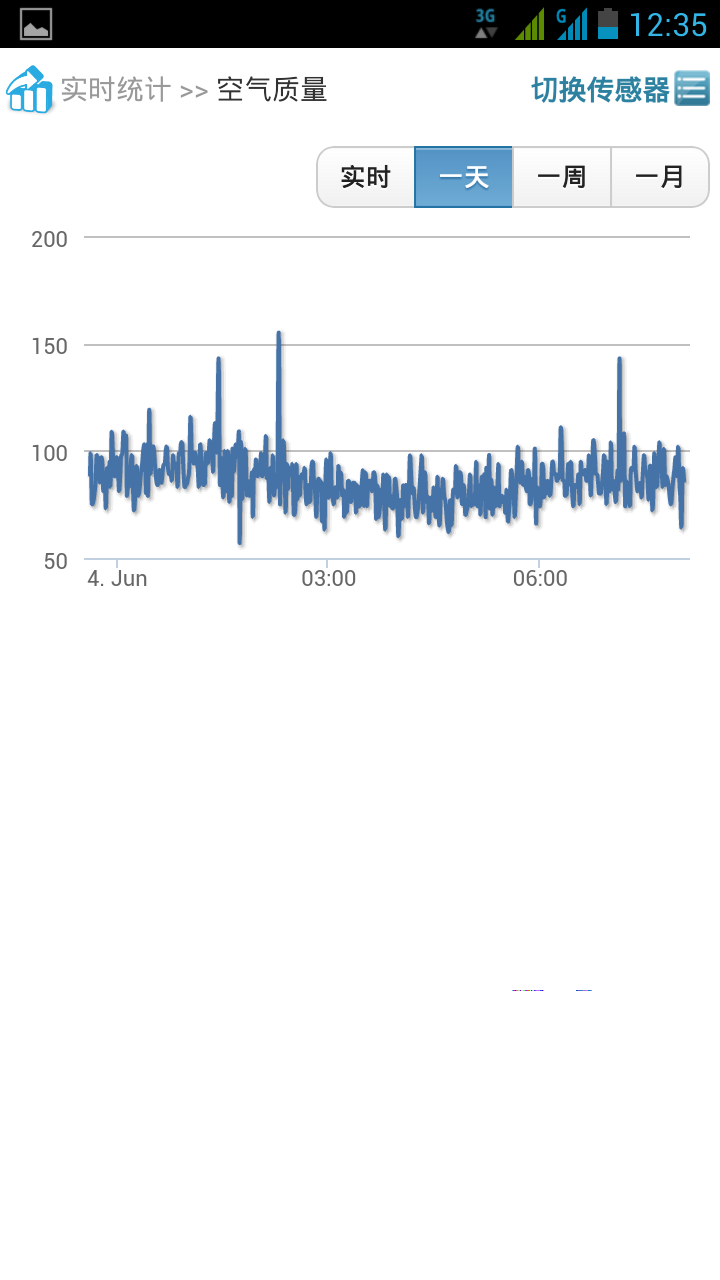

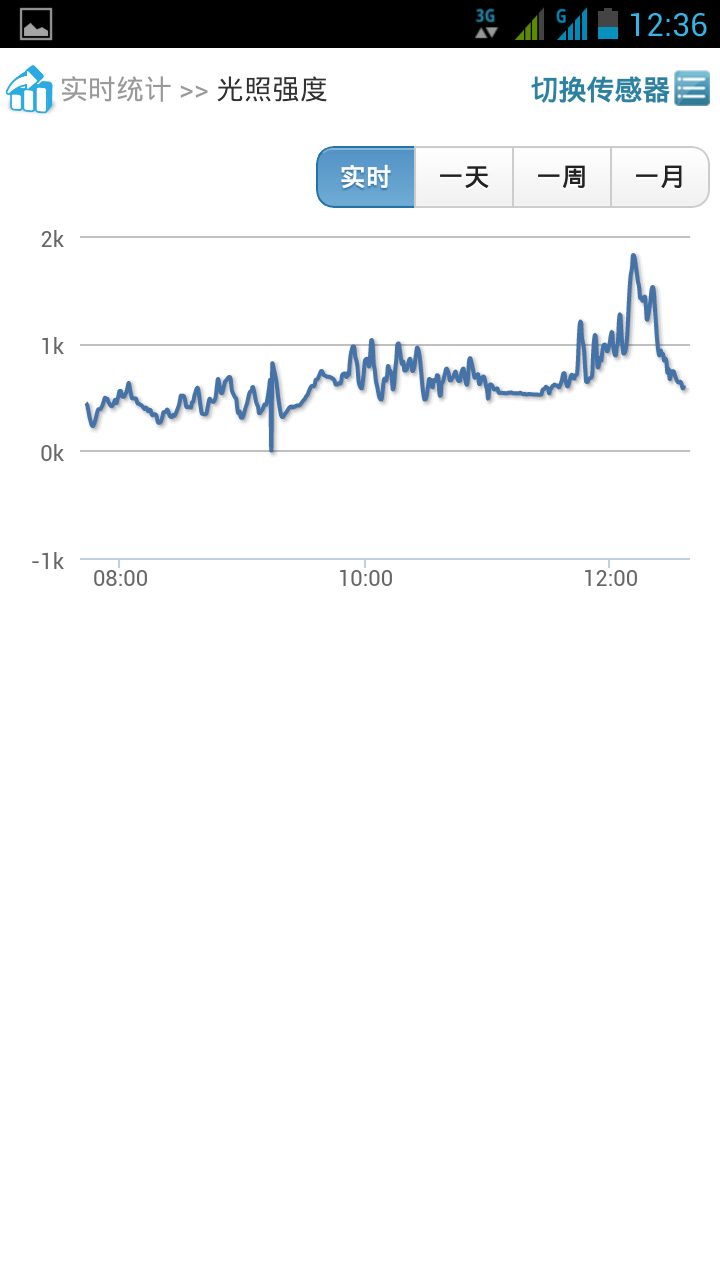

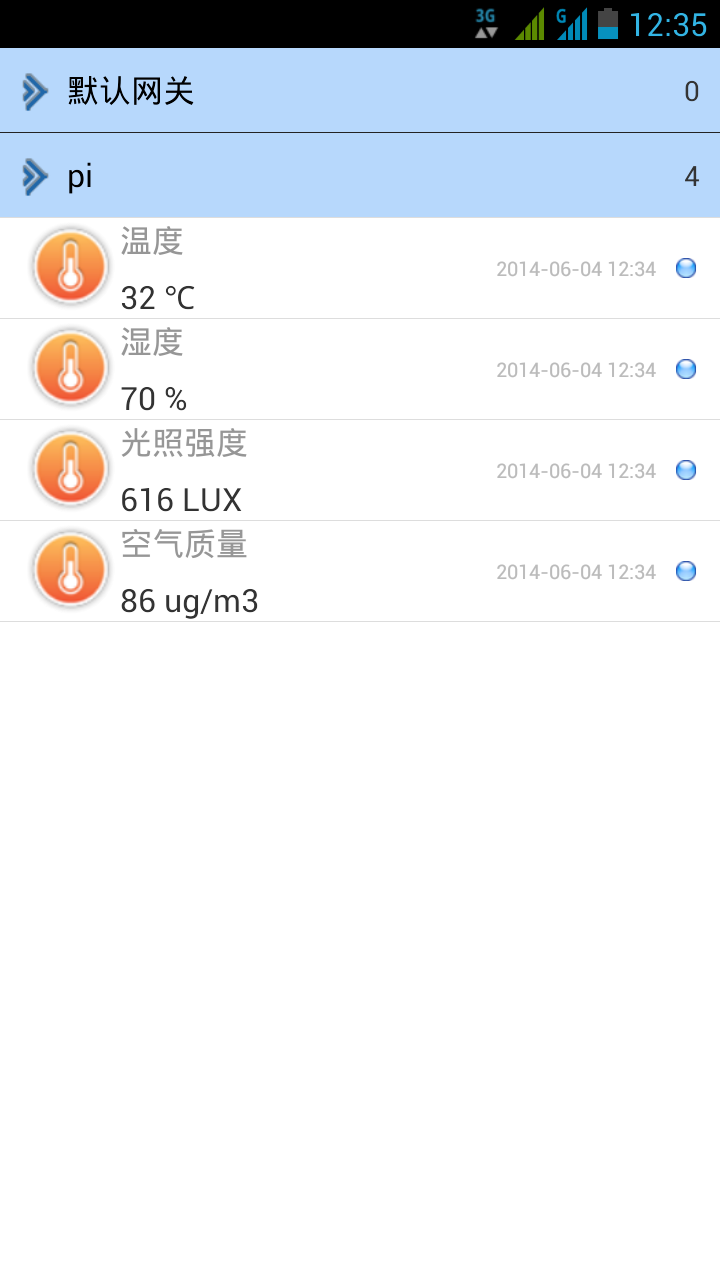

手机远程监控及历史数据分析：

说明：

1、树莓派充当主控设备，负责温度、湿度数据的直接采集、本地数码LED的显示，并通过I2C总线与arduino通信，从arduino获取PM2.5信息及光照强度信息；

2、各传感器的信息可通过如下途径显示：

1）本地LED显示。本地LED会轮番显示温度、湿度、光照强度、PM2.5、日期、时间等信息

2）本地网页显示。树莓派搭建了nginx+PHP+Sqlite系统，支持传感器数据本地存储和网页显示

3）云端存储，远程显示。树莓派定时（30秒）将本地传感器数据发送至乐联网，可以通过手机APP或网页显示

3、树莓派通过wifi或有线网口连接互联网，配置NTP，实时同步互联网时钟。安装eSpeak语音合成引擎，支持语音播报传感器数据

4、采用arduino的原因是灰尘传感器输出的是模拟电压信号，而树莓派没有模拟输入端口，只能通过arduino采集，而且arduino确实很好用

5、下一步计划：

1）通过google api支持语音识别，可语音查询时间、天气、传感器信息等。

2）增加继电器，可远程或自动控制电器，如检测到湿度降低时自动启动加湿器。
