斐讯K2的FLASH分区图及ROM固件提取、修改及打包

斐讯K2的FLASH大小为8M

挂载信息:

root@K2:~# mount
rootfs on / type rootfs (rw)
/dev/root on /rom type squashfs (ro,relatime)
proc on /proc type proc (rw,noatime)
sysfs on /sys type sysfs (rw,noatime)
tmpfs on /tmp type tmpfs (rw,nosuid,nodev,noatime)
/dev/mtdblock6 on /overlay type jffs2 (rw,noatime)
overlayfs:/overlay on / type overlayfs (rw,noatime,lowerdir=/,upperdir=/overlay)
tmpfs on /dev type tmpfs (rw,relatime,size=512k,mode=755)
devpts on /dev/pts type devpts (rw,relatime,mode=600)
debugfs on /sys/kernel/debug type debugfs (rw,noatime)
/dev/mtdblock5 on /mnt/mtdblock5 type squashfs (ro,relatime)



挂载大小:

root@K2:~# df -h
Filesystem Size Used Available Use% Mounted on
rootfs 1.0M 936.0K 88.0K 91% /
/dev/root 5.5M 5.5M 0 100% /rom
tmpfs 29.9M 3.2M 26.7M 11% /tmp
/dev/mtdblock6 1.0M 936.0K 88.0K 91% /overlay
overlayfs:/overlay 1.0M 936.0K 88.0K 91% /
tmpfs 512.0K 0 512.0K 0% /dev
/dev/mtdblock5 5.5M 5.5M 0 100% /mnt/mtdblock5
root@K2:~#





分区信息:
root@K2:~# cat /proc/mtd
dev: size erasesize name
mtd0: 00800000 00010000 "ALL"
mtd1: 00030000 00010000 "Bootloader"
mtd2: 00010000 00010000 "Config"
mtd3: 00010000 00010000 "Factory"
mtd4: 007b0000 00010000 "firmware"
mtd5: 0067bbd2 00010000 "rootfs"
mtd6: 00100000 00010000 "rootfs_data"



地址信息(22.4.5.42官方版本,各版本地址不一样):

root@K2:~# dmesg

...

[ 1.680000] Creating 5 MTD partitions on "raspi":
[ 1.692000] 0x000000000000-0x000000800000 : "ALL"
[ 1.700000] 0x000000000000-0x000000030000 : "Bootloader"
[ 1.712000] 0x000000030000-0x000000040000 : "Config"
[ 1.724000] 0x000000040000-0x000000050000 : "Factory"
[ 1.736000] 0x000000050000-0x000000800000 : "firmware"
[ 1.748000] 0x00000018442e-0x000000800000 : "rootfs"
[ 1.756000] mtd: partition "rootfs" must either start or end on erase block boundary or be smaller than an erase block -- forcing read-only
[ 1.784000] mtd: partition "rootfs_data" created automatically, ofs=0x700000, len=0x100000
[ 1.800000] 0x000000700000-0x000000800000 : "rootfs_data"

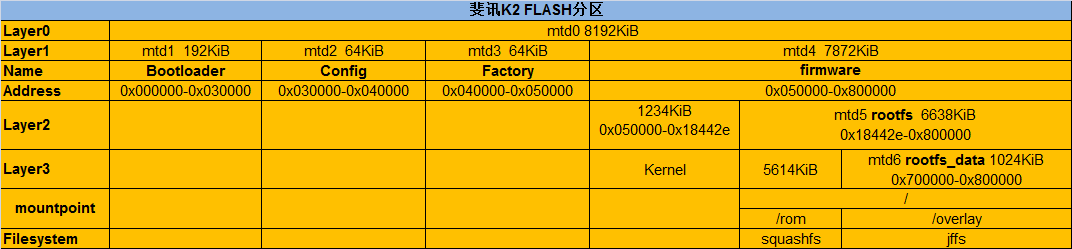

分区图:

分区是嵌套(nested)的,我们把他分成几层来看:
第0层Layer0: 对应Flash芯片,8MiB大小, 焊接在PCB上, 通过SPI连接到CPU(SoC),分区给mtd0
第1层Layer1: 把总存储空间分为了4个区,分别为bootloader(u-boot)、config、factory、firmware
第2层Layer2: 把mtd4 (固件) 进一步分割为 kernel(内核) 和 mtd5 (rootfs)。在固件的一般处理流程中,Kernel二进制文件先由LZMA打包, 然后用gzip压缩之后文件被直接写入到raw flash中而不mount到任何文件系统上
第3层Layer3: 把rootfs更进一步分割成 mtd6(rootfs_data) 和剩下的未命名部分 ,未命名部分用来容纳SquashFS-ROM分区(5.5M大小),rootfs_data挂载为/overlay,即用户配置分区,总大小为1M

我们所说的固件(firmware)包含了上图Kernel和/rom部分,rootfs_data的起始位置是根据固件大小来自动调整的

要提取厂家的ROM固件,执行如下语句
dd if=/dev/mtd5 of=/tmp/fm.bin

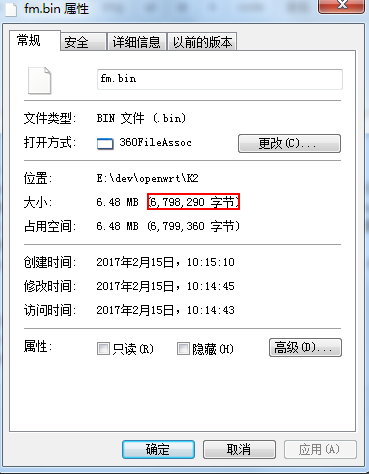

用winscp将fm.bin传到计算机,查看大小:

0x18442e-0x800000大小也是6798290。
现在用ultraedit截取0x18442e-0x700000,即为ROM文件。
0x700000-0x18442e=57BBD2

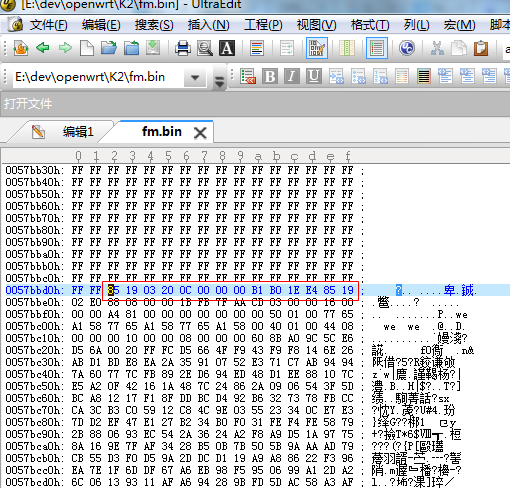

如下图,将57BBD2后的全部删除即可:

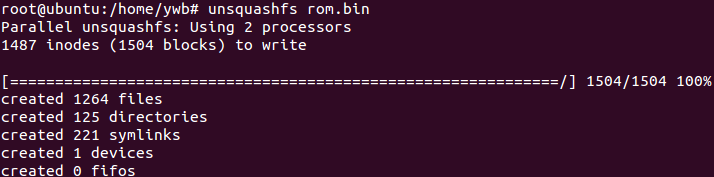

另存为rom.bin,拷贝到Ubuntu中,用unsquashfs rom.bin解压

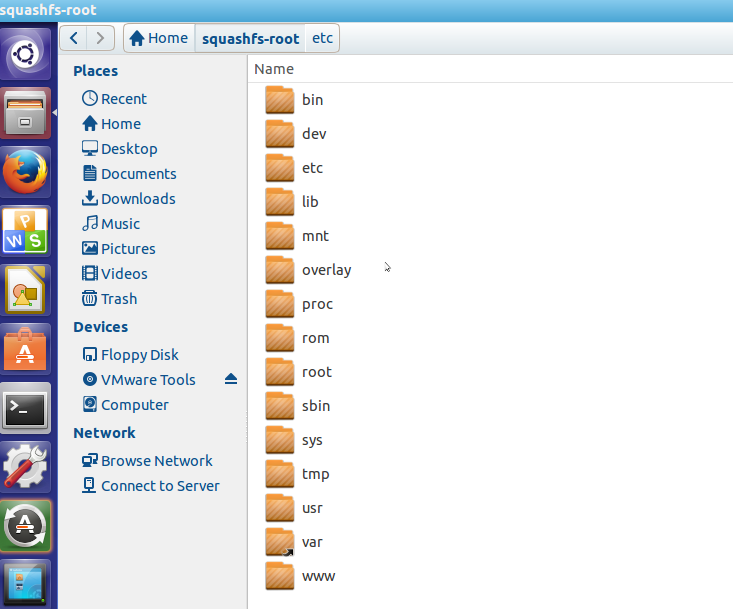

文件会解压到./squashfs-root目录:

你可以根据需要添加或删除文件,完成后重新打包

找到SDK目录(斐讯K2用的是MTK 3.10.14的SDK):

~/mtk/openwrt-3.10.14/staging_dir/host/bin$ ./mksquashfs4 ~/squashfs-root ~/newrom.bin -nopad -noappend -root-owned -comp xz -Xpreset 9 -Xe -Xlc 0 -Xlp 2 -Xpb 2 -b 256k -processors 1

~/squashfs-root 为解压的rom目录,~/newrom.bin为新生成的文件

注意这只是ROM部分的文件,固件还包括前面1234KiB的kernel部分。



如果要生成一个K2固件,完整的过程如下:



1、提取厂家固件

dd if=/dev/mtd5 of=/tmp/k2.bin

2、在Ubuntu中的MTK SDK的目录(~/mtk/openwrt-3.10.14/staging_dir/host)建立如下脚本文件rom.sh:

#!/bin/sh
sudo echo "Starting..."
MKSQSHFS4='./bin/mksquashfs4'
PADJFFS2='./bin/padjffs2'
case "$1" in
'extract'|'e')
offset1=`grep -oba hsqs $2 | grep -oP '[0-9]*(?=:hsqs)'`
offset2=`wc -c $2 | grep -oP '[0-9]*(?= )'`
size2=`expr $offset2 - $offset1`
#echo $offset1 " " $offset2 " " $size2
dd if=$2 of=kernel.bin bs=1 ibs=1 count=$offset1
dd if=$2 of=secondchunk.bin bs=1 ibs=1 count=$size2 skip=$offset1
sudo rm -rf squashfs-root 2>&1
sudo unsquashfs -d squashfs-root secondchunk.bin
rm secondchunk.bin
;;
'create'|'c')
sudo $MKSQSHFS4 ./squashfs-root ./newsecondchunk.bin -nopad -noappend -root-owned -comp xz -Xpreset 9 -Xe -Xlc 0 -Xlp 2 -Xpb 2 -b 256k -processors 1
sudo chown $USER ./newsecondchunk.bin
cat kernel.bin newsecondchunk.bin > $2
$PADJFFS2 $2
rm newsecondchunk.bin
;;
*)
echo 'run
"modify-firmware.sh extract firmware.bin"
You will find file "kernel.bin" and folder "squashfs-root".
Modify "squashfs-root" as you like,after everything is done,run
"modify-firmware.sh create newfirmware.bin"
And you will get a modified firmware named newfirmware.bin.
'
;;
esac

脚本权限设置为可执行

3、将k2.bin文件拷贝到~/mtk/openwrt-3.10.14/staging_dir/host目录,并执行:

./rom.sh e k2.bin

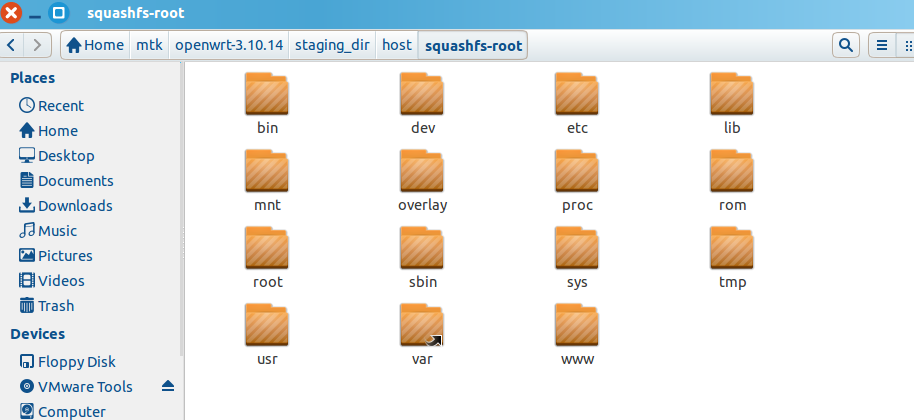

会自动将ROM部分解压到./squashfs-root目录:

4、编辑固件内容:在squashfs-root目录点右键,“以管理员权限打开”进行编辑

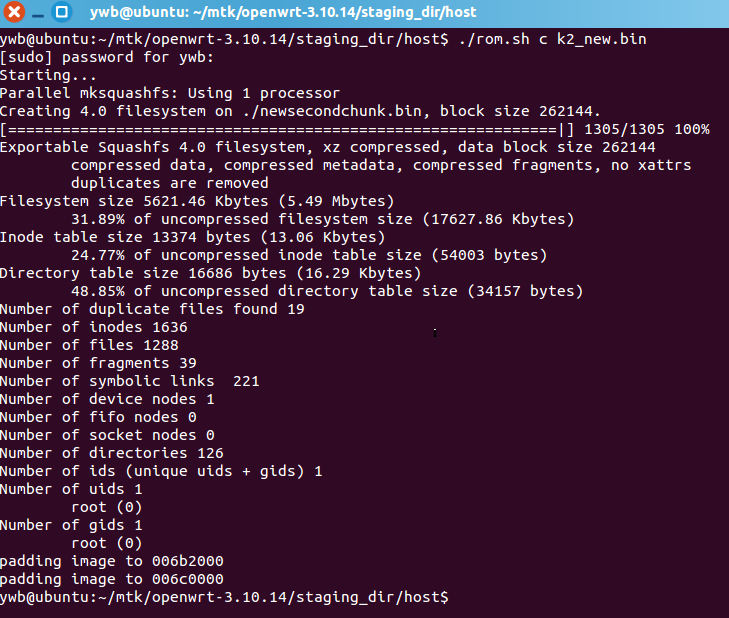

5、修改完成后,在~/mtk/openwrt-3.10.14/staging_dir/host目录执行:

./rom.sh c k2_new.bin

k2_new.bin即为新固件

重新生成的固件(firmware)有可能大于或小于官方固件,没有关系,rootfs_data的起始位置是根据固件大小来自动调整的,firmware大了,用户的可写空间就小了

注意:固件大小不能超出mtd4的大小( 7872KiB)
